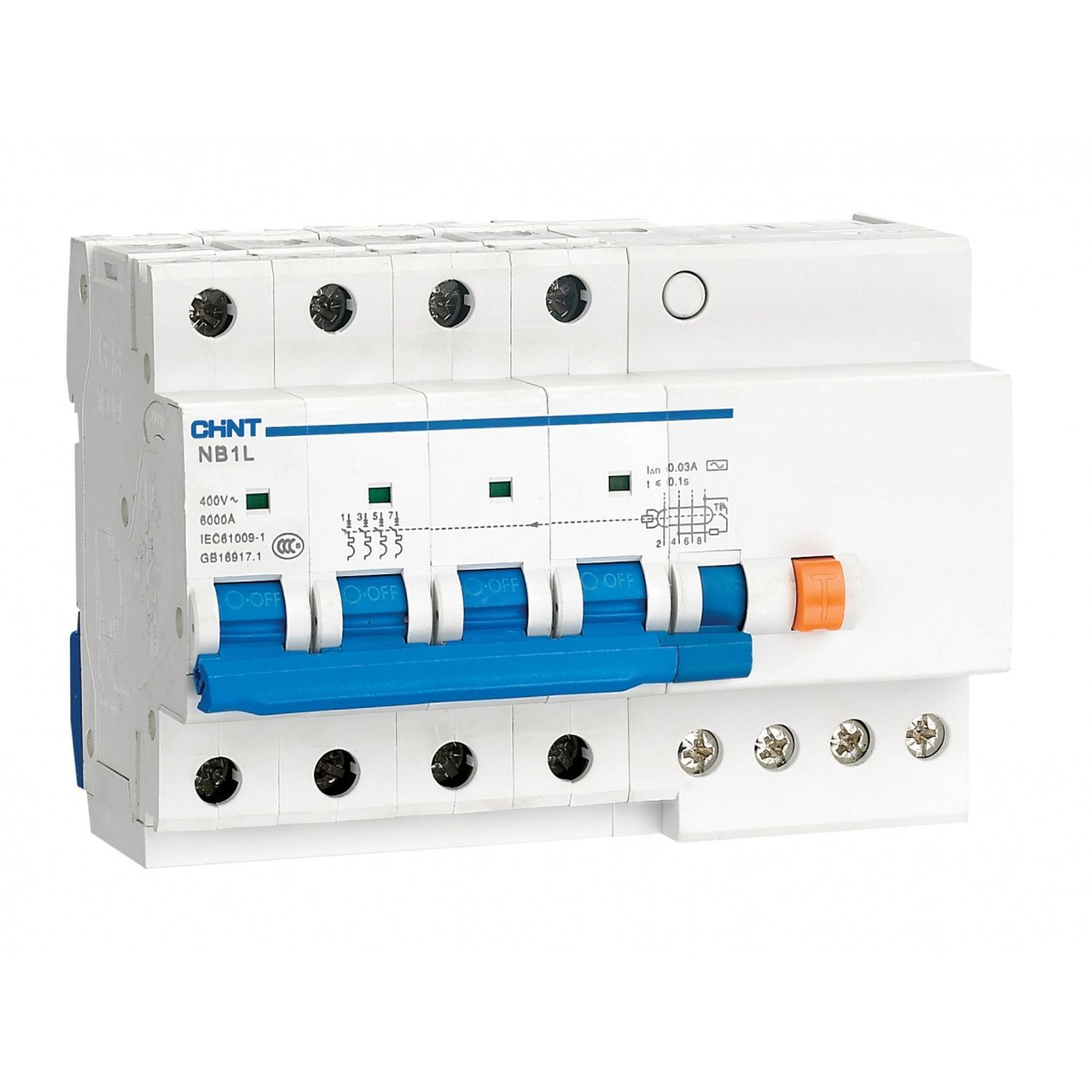

Автоматический выключатель диф.тока NB1L-40 4P 40А С 30мА 6кА АС CHINT

<h2>Описание</h2>

<p>АВДТ NB1L-40 4P С40 30мА 6кА предназначен для защиты электрических цепей от перегрузки, короткого замыкания и утечек тока на землю.</p>

<p>Принцип его работы основан на сочетании функций автоматического выключателя и устройства защитного отключения (УЗО):</p>

<ul>
<li>Тепловой расцепитель срабатывает при длительном превышении номинального тока, защищая проводку от перегрузки.</li>
<li>Электромагнитный расцепитель мгновенно отключает цепь при коротком замыкании.</li>
<li>Дифференциальный трансформатор отслеживает разницу между входным и выходным током, и если обнаруживается утечка (например, на корпус прибора или в землю), устройство отключает питание.</li>
</ul>

<h3>Преимущества</h3>

<ol>
<li>Комплексная защита – объединяет в одном корпусе автоматический выключатель и УЗО.</li>
<li>Скорость срабатывания – отключает питание при обнаружении утечки тока ≥30 мА, снижая риск поражения электрическим током.</li>
<li>Высокая отключающая способность – 6 кА делает его надежным для бытовых и коммерческих сетей.</li>
<li>Четырехполюсное исполнение – подходит для трехфазных сетей с нейтралью.</li>
<li>Тип AC – реагирует на переменный дифференциальный ток, обеспечивая базовую защиту.</li>
<li>Наличие тестовой кнопки для проверки работоспособности.</li>
</ol>

<h3>Применение</h3>

<p>АВДТ NB1L-40 4P C40 30мА 6кА используется в:</p>

<ul>
<li>Бытовых и коммерческих электроустановках (жилые дома, офисы, магазины).</li>
<li>Промышленных объектах, где требуется защита от перегрузок и утечек тока.</li>
<li>Щитах распределения электроэнергии для защиты групповых цепей и линий с высокой нагрузкой.</li>
<li>Системах освещения и розеточных группах в зданиях с повышенными требованиями безопасности.</li>
</ul>

<p>Этот АВДТ – надежное устройство, которое повышает безопасность электросетей, предотвращая перегрузки, короткие замыкания и поражение током.</p>

<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Номинальный ток, А</td>
<td>40</td>
</tr>
<tr>
<td>Количество полюсов</td>
<td>4</td>
</tr>
<tr>
<td>Характеристика срабатывания (кривая тока)</td>
<td>C</td>
</tr>
<tr>
<td>Номинальный ток утечки, А</td>
<td>0.03</td>
</tr>
<tr>
<td>Тип тока утечки</td>
<td>AC</td>
</tr>
<tr>
<td>Номинальная отключающая способность, кА</td>
<td>6</td>
</tr>
<tr>
<td>Номинальное импульсное выдерживаемое напряжение, кВ</td>
<td>4</td>
</tr>
<tr>
<td>Номинальное напряжение изоляции, В</td>
<td>500</td>
</tr>
<tr>
<td>Механическая износостойкость, циклов</td>
<td>2000</td>
</tr>
<tr>
<td>Степень загрязнения среды</td>
<td>2</td>
</tr>
<tr>
<td>Габаритные и установочные размеры (ШхВхГ), мм</td>
<td>126х88х78,5</td>
</tr>
<tr>
<td>Номинальное напряжение, В</td>
<td>400</td>
</tr>
<tr>
<td>Электрическая износостойкость, циклов</td>
<td>2000</td>
</tr>
<tr>
<td>Степень защиты (IP)</td>
<td>IP20</td>
</tr>
<tr>
<td>Стандарты</td>
<td>ГОСТ Р 51327.1 (МЭК 61009-1)</td>
</tr>
<tr>
<td>Частота, Гц</td>
<td>50...60</td>
</tr>
<tr>
<td>Ширина в числах модульных расстояний</td>
<td>7</td>
</tr>
<tr>
<td>Рабочая температура окружающей среды, °C</td>
<td>-25...+40</td>
</tr>
<tr>
<td>Серия</td>
<td>NB1L-40</td>
</tr>
<tr>
<td>Род тока</td>
<td>AC</td>
</tr>
</tbody>
</table>

<h3>Рекомендации по установке и эксплуатации</h3>

<ul>
<li>Монтаж: Устанавливается в электрощит на DIN-рейку, подключается по схеме, указанной в инструкции.</li>
<li>Подключение: Важно соблюдать номинальные параметры и не превышать нагрузку 40А.</li>
<li>Проверка: Регулярно тестировать устройство нажатием кнопки «Тест».</li>
<li>Температурный режим: Рабочий диапазон -25…+40°C, избегать влажных мест и прямого воздействия воды.</li>
<li>Обслуживание: Периодически проверять исправность работы, отсутствие нагрева клемм и надежность соединений.</li>
</ul>
