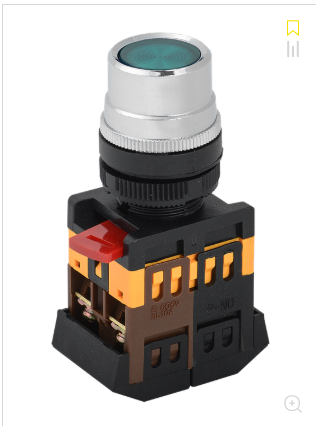

Кнопка GENERICA ABLF-22 с подсветкой 240 В, 1NO+1NC, зеленая, IP40

<h2>Назначение</h2>

<p>Кнопка ABLF-22 используется для оперативного управления электрическими цепями — в основном для подачи сигналов «Пуск», «Разрешение», «Включение» в системах управления и автоматизации.</p>

<p>Зелёный цвет традиционно означает положительное действие: старт, разрешение работы оборудования и т.д.</p>

<hr />
<h3>⚙️ Принцип работы</h3>

<p>Кнопка оснащена двумя контактами:</p>

<ul>
<li>
<p>1NO (нормально разомкнутый контакт) — при нажатии замыкается, подавая сигнал на включение оборудования.</p>
</li>
<li>
<p>1NC (нормально замкнутый контакт) — при нажатии размыкается, разрывая цепь.</p>
</li>
</ul>

<p>Индикация состояния обеспечивается неоновой лампой, которая подключается к сети 240В AC и светится, когда кнопка активна.</p>

<hr />
<h3>🛠️ Где применяется</h3>

<ul>
<li>
<p>Пульты управления машинами и механизмами</p>
</li>
<li>
<p>Щиты и панели автоматики</p>
</li>
<li>
<p>Системы управления освещением</p>
</li>
<li>
<p>Оборудование производственных линий</p>
</li>
<li>
<p>Лифты, эскалаторы, конвейеры</p>
</li>
</ul>

<hr />
<h3>✅ Преимущества</h3>

<ul>
<li>
<p>Стандартный посадочный диаметр Ø22 мм — легко интегрируется в большинство промышленных панелей.</p>
</li>
<li>
<p>Комбинированные контакты 1NO+1NC позволяют строить более сложные схемы управления.</p>
</li>
<li>
<p>Встроенная подсветка — упрощает визуальный контроль состояния.</p>
</li>
<li>
<p>Высокая надёжность — рассчитана на длительный срок эксплуатации.</p>
</li>
<li>
<p>Универсальность — может применяться в различных системах при напряжении до 240В.</p>
</li>
</ul>

<hr />
<h3>🧩 Рекомендации по монтажу</h3>

<ul>
<li>
<p>Монтаж осуществляется в отверстие Ø22 мм, с креплением посредством накидной гайки.</p>
</li>
<li>
<p>При подключении соблюдать номинальное напряжение и правильную полярность подключения лампы.</p>
</li>
<li>
<p>Подводимые провода надёжно фиксировать в клеммах (предпочтительно использовать наконечники НШВИ).</p>
</li>
<li>
<p>Избегать установки в местах с высокой влажностью или пылью без дополнительной защиты (IP40 — только для чистых помещений).</p>
</li>
</ul>

<hr />
<h3>🔧 Рекомендации по эксплуатации</h3>

<ul>
<li>
<p>Регулярно проверять затяжку контактных соединений.</p>
</li>
<li>
<p>Избегать ударных нагрузок на кнопку.</p>
</li>
<li>
<p>Периодически проверять работоспособность подсветки и контактов.</p>
</li>
<li>
<p>При выходе из строя неоновой лампы — заменять на аналогичную (подходящую по напряжению и цоколю).</p>
</li>
</ul>

<hr />
<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Диаметр отверстия, мм</td>
<td>22</td>
</tr>
<tr>
<td>С возвратной пружиной</td>
<td>Да</td>
</tr>
<tr>
<td>С сигнальной лампой - индикатором</td>
<td>Да</td>
</tr>
<tr>
<td>Цвет кнопки</td>
<td>Зеленый</td>
</tr>
<tr>
<td>Тип кнопки</td>
<td>Плоская (-ий)</td>
</tr>
<tr>
<td>Тип лампы</td>
<td>Неоновая лампа</td>
</tr>
<tr>
<td>Тип напряжения</td>
<td>Перемен./постоян. (AC/DC)</td>
</tr>
<tr>
<td>Функция переключения с фиксацией</td>
<td>Нет</td>
</tr>
<tr>
<td>Степень защиты - IP</td>
<td>IP40</td>
</tr>
<tr>
<td>Количество переключающих контактов</td>
<td>0</td>
</tr>
<tr>
<td>Кол-во нормально замкнутых - НЗ контактов</td>
<td>1</td>
</tr>
<tr>
<td>Кол-во норм разомкнутых - НО контактов</td>
<td>1</td>
</tr>
<tr>
<td>Количество нормально закрытых контактов</td>
<td>1</td>
</tr>
<tr>
<td>Ширина по количеству модульных расстояний</td>
<td>-</td>
</tr>
<tr>
<td>Напряжение питания лампы, В</td>
<td>230</td>
</tr>
<tr>
<td>Конструкция линзы</td>
<td>Нет</td>
</tr>
<tr>
<td>Количество переключающих контактов</td>
<td>0</td>
</tr>
<tr>
<td>Высота проёма под измерительный прибор, мм</td>
<td>-</td>
</tr>
<tr>
<td>С возможностью подсветки</td>
<td>Да</td>
</tr>
<tr>
<td>Ширина открытия, мм</td>
<td>-</td>
</tr>
<tr>
<td>Номин ток, А</td>
<td>0,6 ... 10</td>
</tr>
<tr>
<td>Количество нормально открытых контактов</td>
<td>1</td>
</tr>
<tr>
<td>Количество управляющих элементов</td>
<td>1</td>
</tr>
<tr>
<td>Номин раб напряжение, В</td>
<td>48/120/230/400/660</td>
</tr>
<tr>
<td>Тип подключения</td>
<td>Винтовое соединение</td>
</tr>
</tbody>
</table>
