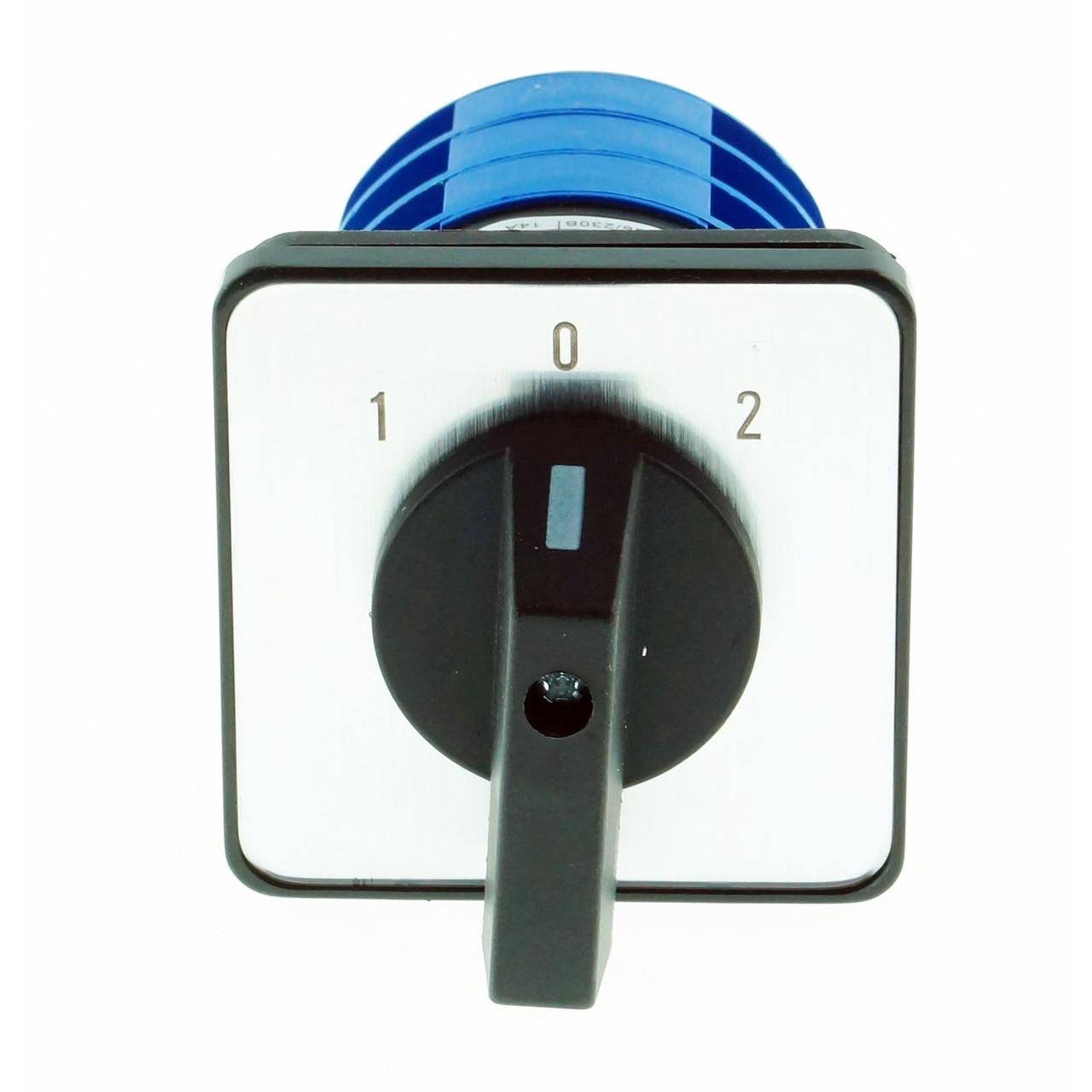

Кулачковый переключатель CHINT LW32-25/3, 3Р, 25 А, "1-0-2", 400 В, IP20

<h2>Описание</h2>

<p>Кулачковый переключатель LW32-25/3 предназначен для коммутации электрических цепей переменного тока.</p>

<p>Он используется для управления и переключения режимов работы электрооборудования, изменения направления вращения электродвигателей, выбора источников питания и других задач, связанных с коммутацией трехфазных цепей.</p>

<h4>Принцип работы</h4>

<p>Переключатель работает на основе кулачкового механизма, который изменяет положение контактов в зависимости от поворота рукоятки. В данной модели реализовано три положения:</p>

<ul>
<li>"1" – одно подключенное состояние (например, одно направление вращения двигателя);</li>
<li>"0" – отключенное состояние;</li>
<li>"2" – второе подключенное состояние (например, противоположное направление вращения двигателя).</li>
</ul>

<p>При повороте ручки кулачки внутри переключателя механически замыкают или размыкают контакты, изменяя соединение между входными и выходными цепями.</p>

<h3>Преимущества</h3>

<ul>
<li>Надежность и долговечность – рассчитан на длительный срок службы при интенсивной эксплуатации.</li>
<li>Компактные размеры – удобен для монтажа в щитовых конструкциях.</li>
<li>Высокая коммутационная способность – выдерживает ток до 25 А при напряжении 400 В.</li>
<li>Безопасность – конструкция предотвращает случайное включение или переключение.</li>
<li>Простота эксплуатации – интуитивно понятный принцип работы.</li>
<li>Универсальность – может использоваться в различных промышленных и бытовых электросетях.</li>
</ul>

<h3>Применение</h3>

<ul>
<li>Электрощитовое оборудование</li>
<li>Управление электродвигателями (изменение направления вращения)</li>
<li>Переключение между источниками питания</li>
<li>Коммутация нагрузок в системах автоматизации</li>
<li>Применение в распределительных щитах на производстве и в бытовых сетях</li>
</ul>

<h3>Рекомендации по монтажу и эксплуатации</h3>

<ul>
<li>Устанавливать в сухом и защищенном от влаги месте.</li>
<li>Обеспечить надежное крепление на монтажной панели или в щитовом оборудовании.</li>
<li>Подключение производить в соответствии с электрической схемой и техническими требованиями.</li>
<li>Избегать превышения номинального тока (25 А) и напряжения (400 В).</li>
<li>Регулярно проверять контакты на отсутствие нагара и окисления.</li>
<li>При необходимости производить очистку и подтяжку крепежных элементов.</li>
<li>Не производить переключение под нагрузкой, если это не предусмотрено конструкцией.</li>
</ul>

<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Количество полюсов</td>
<td>3</td>
</tr>
<tr>
<td>Положения рукоятки</td>
<td>1-0-2</td>
</tr>
<tr>
<td>Номинальный ток, А</td>
<td>25</td>
</tr>
<tr>
<td>Подходит для закрепления на лицевой панели</td>
<td>Да</td>
</tr>
<tr>
<td>Без самовозврата (с фиксацией)</td>
<td>Да</td>
</tr>
<tr>
<td>Количество позиций переключения</td>
<td>3</td>
</tr>
<tr>
<td>Подходит для промежуточного монтажа</td>
<td>Нет</td>
</tr>
<tr>
<td>С нулевым положением</td>
<td>Да</td>
</tr>
<tr>
<td>Условный тепловой ток, А</td>
<td>25</td>
</tr>
<tr>
<td>Категория загрязнения среды</td>
<td>3</td>
</tr>
<tr>
<td>Максимальное номинальное рабочее напряжение переменного тока, В</td>
<td>380</td>
</tr>
<tr>
<td>Подходит для распределительного щита</td>
<td>Да</td>
</tr>
<tr>
<td>Комплектное устройство в корпусе</td>
<td>Да</td>
</tr>
<tr>
<td>Электрическая износостойкость, циклов</td>
<td>200000</td>
</tr>
<tr>
<td>Высота над уровнем моря до, м</td>
<td>2000</td>
</tr>
<tr>
<td>Напряжение питания, В</td>
<td>230...400</td>
</tr>
<tr>
<td>Напряжение изоляции, B</td>
<td>690</td>
</tr>
<tr>
<td>Механическая износостойкость, циклов</td>
<td>600000</td>
</tr>
<tr>
<td>Габаритные и установочные размеры (ШхВхГ), мм</td>
<td>48х48х23</td>
</tr>
<tr>
<td>Температура хранения, °C</td>
<td>-25…+70</td>
</tr>
<tr>
<td>Рабочая температура окружающей среды, °C</td>
<td>-5…+40</td>
</tr>
<tr>
<td>Конструктивное исполнение</td>
<td>Встроенное устройство</td>
</tr>
<tr>
<td>Степень защиты (IP)</td>
<td>IP20</td>
</tr>
<tr>
<td>Серия</td>
<td>LW32</td>
</tr>
<tr>
<td>Тип элемента управления</td>
<td>Ручка-переключатель поворотная</td>
</tr>
<tr>
<td>Функция переключения</td>
<td>Переключатель направления</td>
</tr>
<tr>
<td>Подходит для монтажа на основании</td>
<td>Нет</td>
</tr>
</tbody>
</table>

<h2>Схема коммутации </h2>

<p><img alt="" src="https://images.satu.kz/228755059_w640_h2048_izobrazhenie_2024_11_28_110721466.png?fresh=1&;PIMAGE_ID=228755059" style="width: 346px; height: 248px;" /></p>
