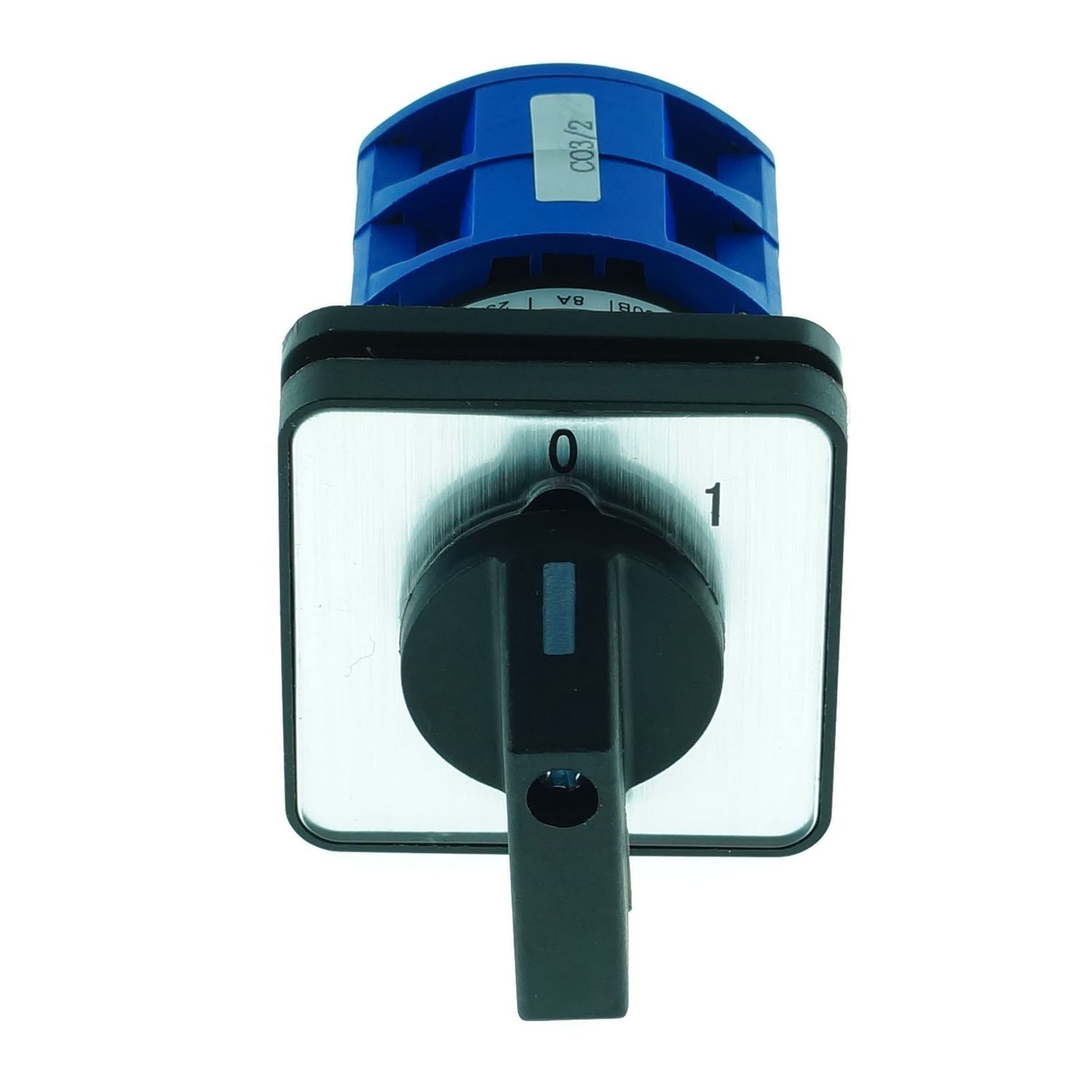

Кулачковый переключатель CHINT LW32-10/C04/2, 4P, 10 А, "0-1", 400 В, IP20

<h2>Описание</h2>

<p>Кулачковый переключатель LW32-10/C04/2 предназначен для:</p>

<ul>
<li>
<p>Коммутации электрических цепей переменного или постоянного тока.</p>
</li>
<li>
<p>Используется как рубильник, переключатель вводов, или переключатель режимов работы оборудования.</p>
</li>
<li>
<p>Управления электропитанием в промышленных и бытовых установках, станках, распределительных щитах и пультах.</p>
</li>
</ul>

<hr />
<h3>⚙️ Принцип работы</h3>

<p>Кулачковый переключатель работает по следующему принципу:</p>

<ul>
<li>
<p>Внутри устройства находятся кулачки, соединенные с поворотной ручкой.</p>
</li>
<li>
<p>При вращении ручки кулачки замыкают или размыкают определённые группы контактов (в данном случае 4 полюса — 4P).</p>
</li>
<li>
<p>Положение "0" — разомкнуто, питание отключено.<br />
Положение "1" — цепь замкнута, питание включено.</p>
</li>
</ul>

<p>Таким образом, обеспечивается механическое переключение цепей без электронных компонентов.</p>

<hr />
<h3>✅ Преимущества</h3>

<ul>
<li>
<p>Надежность: механическая прочность и устойчивость к износу.</p>
</li>
<li>
<p>Компактность: удобен для встраивания в щиты и панели.</p>
</li>
<li>
<p>Универсальность: может использоваться в цепях до 400 В и током до 10 А.</p>
</li>
<li>
<p>Безопасность: степень защиты IP20 (внутреннее размещение, защита от прикосновений к токоведущим частям).</p>
</li>
<li>
<p>Простота управления: поворотная ручка с фиксированными положениями.</p>
</li>
</ul>

<hr />
<h3>🏭 Области применения</h3>

<ul>
<li>
<p>Электрощитовое оборудование (ВРУ, ГРЩ, ЩО, АВР).</p>
</li>
<li>
<p>Станки и промышленные механизмы.</p>
</li>
<li>
<p>Системы управления вентиляцией и освещением.</p>
</li>
<li>
<p>Пульты управления технологическим оборудованием.</p>
</li>
<li>
<p>Бытовое и коммерческое электрооборудование.</p>
</li>
</ul>

<hr />
<h3>🔩 Рекомендации по монтажу</h3>

<ol>
<li>
<p>Установка — на монтажную панель, дверь щита или распределительный щит с использованием винтов.</p>
</li>
<li>
<p>Подключение проводов — в соответствии с электрической схемой, маркировкой на корпусе и паспортом изделия.</p>
</li>
<li>
<p>Рекомендуемый инструмент — отвертка с изолированной ручкой, контрольный тестер.</p>
</li>
<li>
<p>Защита — размещать в местах, исключающих попадание пыли, влаги и механических повреждений.</p>
</li>
<li>
<p>Монтаж только при отключенном питании.</p>
</li>
</ol>

<hr />
<h3>⚠️ Рекомендации по эксплуатации</h3>

<ul>
<li>
<p>Не превышать номинальный ток 10А и напряжение 400В.</p>
</li>
<li>
<p>Не использовать на открытом воздухе (IP20 подходит только для внутренних установок).</p>
</li>
<li>
<p>Регулярно проверять контактные соединения на предмет ослабления.</p>
</li>
<li>
<p>При первых признаках износа, нагрева или неисправности — заменить переключатель.</p>
</li>
<li>
<p>Срок службы: в среднем до 200 000 коммутационных циклов.</p>
</li>
</ul>

<hr />
<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>
<table>
<tbody>
<tr>
<td>Количество полюсов</td>
<td>4</td>
</tr>
<tr>
<td>Положения рукоятки</td>
<td>0-1</td>
</tr>
<tr>
<td>Номинальный ток, А</td>
<td>10</td>
</tr>
<tr>
<td>Без самовозврата (с фиксацией)</td>
<td>Да</td>
</tr>
<tr>
<td>Подходит для промежуточного монтажа</td>
<td>Нет</td>
</tr>
<tr>
<td>Подходит для закрепления на лицевой панели</td>
<td>Да</td>
</tr>
<tr>
<td>С нулевым положением</td>
<td>Да</td>
</tr>
<tr>
<td>Подходит для монтажа на основании</td>
<td>Нет</td>
</tr>
<tr>
<td>Условный тепловой ток, А</td>
<td>10</td>
</tr>
<tr>
<td>Подходит для распределительного щита</td>
<td>Да</td>
</tr>
<tr>
<td>Комплектное устройство в корпусе</td>
<td>Да</td>
</tr>
<tr>
<td>Количество позиций переключения</td>
<td>2</td>
</tr>
<tr>
<td>Напряжение изоляции, B</td>
<td>690</td>
</tr>
<tr>
<td>Категория загрязнения среды</td>
<td>3</td>
</tr>
<tr>
<td>Механическая износостойкость, циклов</td>
<td>600000</td>
</tr>
<tr>
<td>Высота над уровнем моря до, м</td>
<td>2000</td>
</tr>
<tr>
<td>Максимальное номинальное рабочее напряжение переменного тока, В</td>
<td>380</td>
</tr>
<tr>
<td>Температура хранения, °C</td>
<td>-25…+70</td>
</tr>
<tr>
<td>Напряжение питания, В</td>
<td>230...400</td>
</tr>
<tr>
<td>Тип элемента управления</td>
<td>Ручка-переключатель поворотная</td>
</tr>
<tr>
<td>Степень защиты (IP)</td>
<td>IP20</td>
</tr>
<tr>
<td>Функция переключения</td>
<td>Переключатель направления</td>
</tr>
<tr>
<td>Электрическая износостойкость, циклов</td>
<td>200000</td>
</tr>
<tr>
<td>Габаритные и установочные размеры (ШхВхГ), мм</td>
<td>48х48х22</td>
</tr>
<tr>
<td>Конструктивное исполнение</td>
<td>Встроенное устройство</td>
</tr>
<tr>
<td>Рабочая температура окружающей среды, °C</td>
<td>-5…+40</td>
</tr>
<tr>
<td>Серия</td>
<td>LW32</td>
</tr>
</tbody>
</table>
</td>
</tr>
</tbody>
</table>
