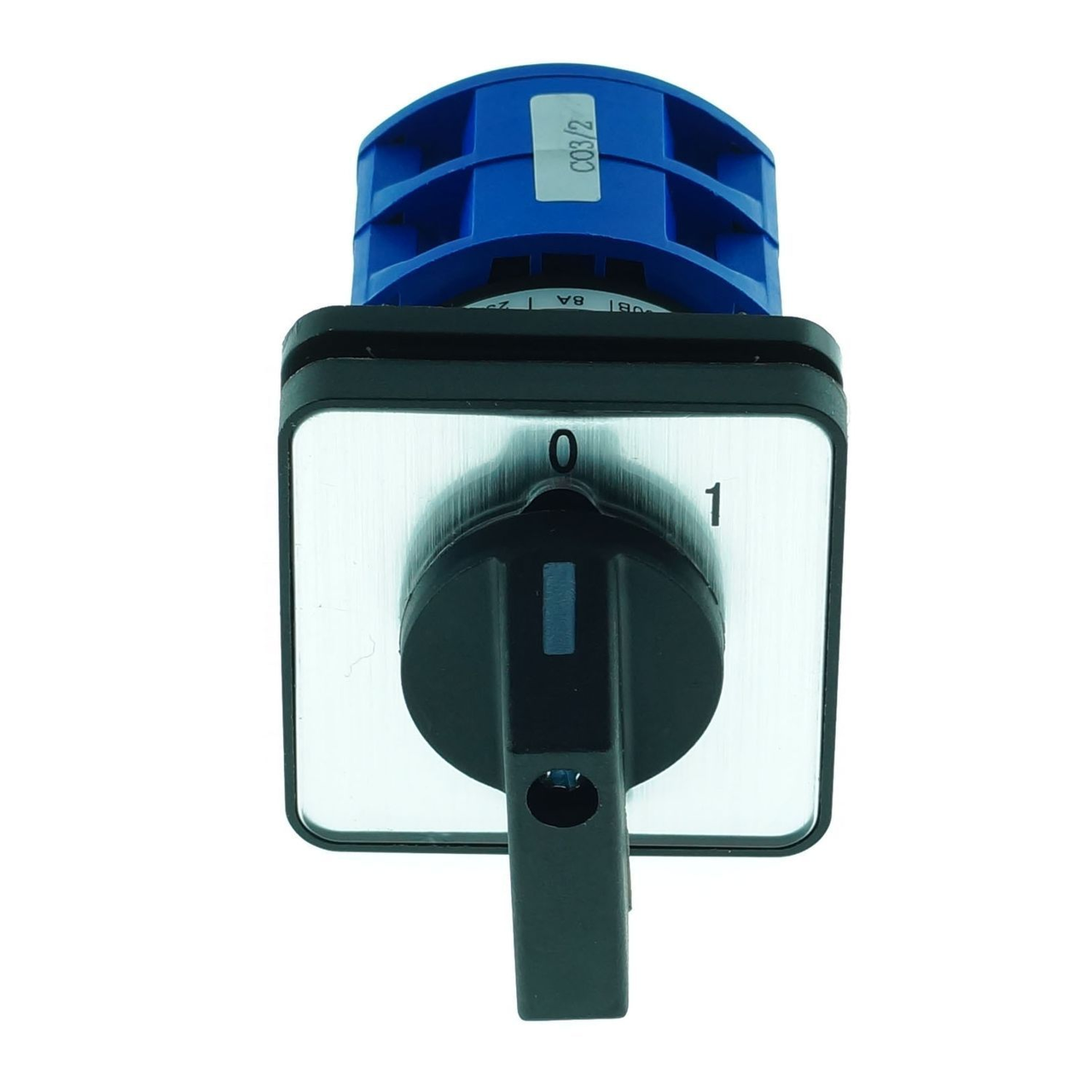

Кулачковый переключатель CHINT LW32-10/C01/1, 1P, 10 А, "0-1", 400 В, IP20

<h2>Описание</h2>

<p>Кулачковый переключатель CHINT LW32-10/C01/1 используется для:</p>

<ul>
<li>
<p>ручного переключения электрических цепей,</p>
</li>
<li>
<p>выбора между двумя источниками питания,</p>
</li>
<li>
<p>включения/отключения нагрузки,</p>
</li>
<li>
<p>коммутации различных рабочих режимов оборудования.</p>
</li>
</ul>

<hr />
<h3>⚙️ Принцип работы</h3>

<p>Кулачковый переключатель работает за счёт механического поворота ручки, которая приводит в действие внутренний кулачковый механизм.</p>

<p>Этот механизм:</p>

<ul>
<li>
<p>переключает контакты между различными положениями ("1", "0")</p>
</li>
<li>
<p>обеспечивает надёжное размыкание или замыкание цепи в заданной конфигурации,</p>
</li>
<li>
<p>гарантирует чёткое фиксированное положение ручки при каждом переключении.</p>
</li>
</ul>

<p>Положение:</p>

<ul>
<li>
<p>"0" — выключено (разомкнутая цепь),</p>
</li>
<li>
<p>"1" — включено (положение 1, одна цепь замкнута)</p>
</li>
</ul>

<hr />
<h3>✅ Преимущества</h3>

<ul>
<li>
<p>Компактность и простота установки</p>
</li>
<li>
<p>Надёжный контактный механизм — обеспечивает длительный срок службы.</p>
</li>
<li>
<p>Механическая прочность — выдерживает многократные переключения.</p>
</li>
<li>
<p>Широкая применимость — подходит для систем с напряжением до 400В и током до 10А.</p>
</li>
<li>
<p>Доступная цена и замена брендовых аналогов</p>
</li>
</ul>

<hr />
<h3>📍 Области применения</h3>

<ul>
<li>
<p>Промышленное и бытовое электрооборудование,</p>
</li>
<li>
<p>Электрощитовые установки,</p>
</li>
<li>
<p>Станки и двигатели с ручным управлением,</p>
</li>
<li>
<p>Системы резервного питания,</p>
</li>
<li>
<p>Электрощиты управления вентиляцией, насосами и т.п.</p>
</li>
</ul>

<hr />
<h3>🔧 Рекомендации по монтажу</h3>

<ul>
<li>
<p>Устанавливается на монтажную панель или в распределительный шкаф.</p>
</li>
<li>
<p>Обеспечьте удобный доступ к ручке переключения.</p>
</li>
<li>
<p>Подключение проводов производится через винтовые зажимы (затягивать надёжно, но без излишнего усилия).</p>
</li>
<li>
<p>При монтаже необходимо:</p>

<ul>
<li>
<p>соблюдать схему подключения (обычно она указана на корпусе или в паспорте изделия),</p>
</li>
<li>
<p>учитывать токовую нагрузку и категорию применения,</p>
</li>
<li>
<p>защитить от попадания пыли и влаги, так как степень защиты IP20 (только для сухих помещений).</p>
</li>
</ul>
</li>
</ul>

<hr />
<h3>⚠️ Рекомендации по эксплуатации</h3>

<ul>
<li>
<p>Не переключать под нагрузкой, если это не предусмотрено по паспорту (для высокой индуктивности — обязательно с применением контакторов).</p>
</li>
<li>
<p>Периодически проверять состояние клемм и надежность крепления.</p>
</li>
<li>
<p>Не использовать в условиях повышенной влажности или запылённости без дополнительной защиты.</p>
</li>
</ul>

<hr />
<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Количество полюсов</td>
<td>1</td>
</tr>
<tr>
<td>Положения рукоятки</td>
<td>0-1</td>
</tr>
<tr>
<td>Номинальный ток, А</td>
<td>10</td>
</tr>
<tr>
<td>Комплектное устройство в корпусе</td>
<td>Да</td>
</tr>
<tr>
<td>Без самовозврата (с фиксацией)</td>
<td>Да</td>
</tr>
<tr>
<td>Количество позиций переключения</td>
<td>2</td>
</tr>
<tr>
<td>Подходит для промежуточного монтажа</td>
<td>Нет</td>
</tr>
<tr>
<td>Подходит для монтажа на основании</td>
<td>Нет</td>
</tr>
<tr>
<td>Условный тепловой ток, А</td>
<td>10</td>
</tr>
<tr>
<td>Подходит для закрепления на лицевой панели</td>
<td>Да</td>
</tr>
<tr>
<td>С нулевым положением</td>
<td>Да</td>
</tr>
<tr>
<td>Напряжение изоляции, B</td>
<td>690</td>
</tr>
<tr>
<td>Категория загрязнения среды</td>
<td>3</td>
</tr>
<tr>
<td>Механическая износостойкость, циклов</td>
<td>600000</td>
</tr>
<tr>
<td>Максимальное номинальное рабочее напряжение переменного тока, В</td>
<td>380</td>
</tr>
<tr>
<td>Высота над уровнем моря до, м</td>
<td>2000</td>
</tr>
<tr>
<td>Температура хранения, °C</td>
<td>-25…+70</td>
</tr>
<tr>
<td>Напряжение питания, В</td>
<td>230...400</td>
</tr>
<tr>
<td>Габаритные и установочные размеры (ШхВхГ), мм</td>
<td>48х48х22</td>
</tr>
<tr>
<td>Электрическая износостойкость, циклов</td>
<td>200000</td>
</tr>
<tr>
<td>Тип элемента управления</td>
<td>Ручка-переключатель поворотная</td>
</tr>
<tr>
<td>Функция переключения</td>
<td>Переключатель направления</td>
</tr>
<tr>
<td>Степень защиты (IP)</td>
<td>IP20</td>
</tr>
<tr>
<td>Серия</td>
<td>LW32</td>
</tr>
<tr>
<td>Конструктивное исполнение</td>
<td>Встроенное устройство</td>
</tr>
<tr>
<td>Подходит для распределительного щита</td>
<td>Да</td>
</tr>
<tr>
<td>Рабочая температура окружающей среды, °C</td>
<td>-5…+40</td>
</tr>
</tbody>
</table>
