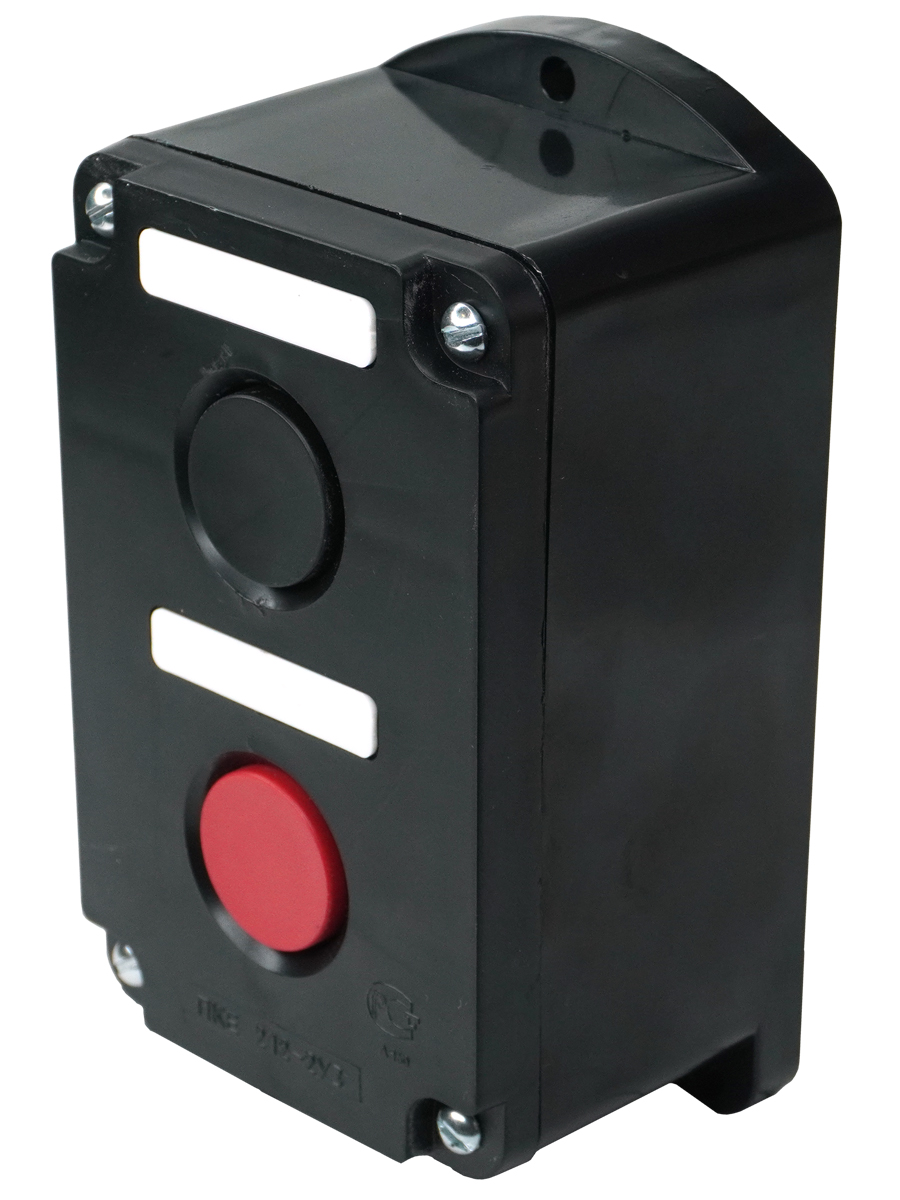

Пост кнопочный Электротехник ПКЕ 212-2 10 А, 660 В, чёрная и красная кнопка, У3 IP40

Назначение

Пост кнопочный ПКЕ 212-2 У3 предназначен для дистанционного управления электрическими цепями управления промышленного и бытового оборудования.

Используется для подачи команд "Пуск" и "Стоп" на пускатели, реле, магнитные контакторы, а также в цепях управления различными механизмами (двигателями, насосами, вентиляторами, станками и т.д.).

⚙️ Принцип работы

• Пост оснащён двумя кнопками:

  • Чёрная — «Пуск» или «Вкл.» (обычно замыкающий контакт 1NO).

  • Красная — «Стоп» или «Выкл.» (обычно размыкающий контакт 1NC).

При нажатии на кнопку происходит:

• замыкание или размыкание встроенного контактного элемента;

• замыкающий контакт (1NO) соединяет цепь при нажатии;

• размыкающий контакт (1NC) разрывает цепь при нажатии.

После отпускания кнопки контакты возвращаются в исходное положение благодаря возвратной пружине.

🏭 Где применяется

• Системы управления электродвигателями;

• Промышленные и складские объекты;

• Лифтовое оборудование;

• Компрессорные и насосные станции;

• Машиностроение, станки, конвейеры;

• Осветительные и вентиляторные установки.

💡 Преимущества

• Простота конструкции и надежность в эксплуатации;

• Четкое тактильное срабатывание кнопок;

• Контакты с разными функциями (1NO + 1NC) позволяют гибко организовывать логику управления;

• Рабочее напряжение до 660 В;

• Невысокая стоимость;

• Корпус У3 — для эксплуатации в умеренном климате;

• Защита корпуса IP40 (от твердых частиц >1мм, но без защиты от воды);

• Быстрый и простой монтаж.

🔧 Рекомендации по монтажу

1. Подготовка: Перед монтажом убедиться в отключении электропитания.

2. Установка: Пост монтируется на ровной вертикальной поверхности, предпочтительно в закрытых помещениях без прямого воздействия влаги.

3. Подключение:

   • Провода подключаются к зажимам согласно маркировке (обычно обозначены цифрами);

   • После подключения провести проверку корректности схемы.

4. Проверка:

   • Нажать кнопки и проверить замыкание/размыкание контактов с помощью тестера.

5. Меры безопасности:

   • Корпус IP40 защищает от твердых предметов, но не от воды — использовать только в сухих помещениях.

   • Соблюдать правила ПУЭ при подключении.

🧰 Рекомендации по эксплуатации

• Проводить регулярную проверку состояния кнопок и контактов;

• При появлении признаков окисления или плохого контакта — прочистить или заменить контактную группу;

• Избегать механических повреждений корпуса и кнопок;

• При сильной запыленности — периодическая чистка;

• При эксплуатации в вибронагруженной среде рекомендуется периодически подтягивать контактные соединения.

Если нужно, могу подготовить еще схему подключения с пускателем или краткое описание по замене. Хочешь? 🚀

Технические характеристики
