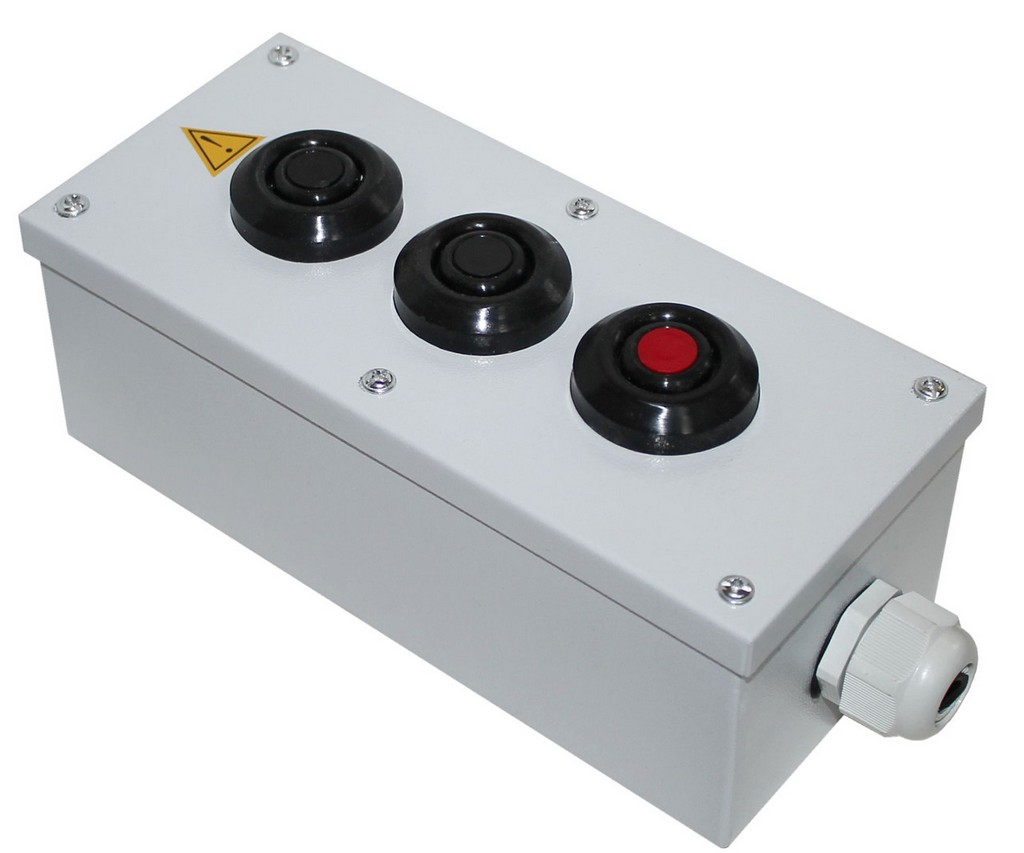

Пост управления Электротехник ПКУ-15-21.131-54У2, две кнопки ВК30 черных и одна красная, У2, IP54

Пост управления ПКУ-15-21.131-54У2, 10 А, 2×черная + 1×красная кнопка (NC+NO), IP54, У2, ЭТ

🎯 Назначение (для чего предназначено)

Пост управления (кнопочный) ПКУ-15-21 предназначен для управления электрическими цепями в автоматических и полуавтоматических установках, станках, технологическом оборудовании и других промышленных системах.
Он используется как пульт запуска и остановки оборудования, а также как пост аварийной остановки (E-stop).

Модель 131 имеет две чёрные кнопки (NC+NO) и одну красную (NC+NO), что позволяет реализовать стандартные схемы управления — пуск, стоп и аварийное отключение.

⚙️ Принцип работы

• Каждая кнопка оснащена двумя контактами — нормально замкнутым (NC) и нормально разомкнутым (NO).

• При нажатии кнопки контакт NC размыкается, а контакт NO замыкается.

• Сигнал подаётся на пускатели, контакторы или другие исполнительные устройства.

• Степень защиты IP54 обеспечивает защиту от пыли и брызг, а ток 10 А позволяет использовать пост в промышленных условиях.

✅ Преимущества и особенности

• 🏗 Прочный металлический корпус — устойчивая конструкция для производственных помещений.

• 🔒 Высокая надёжность — коммутационная износостойкость до 1 000 000 циклов.

• 🧩 Универсальная конфигурация кнопок — подходит для большинства стандартных схем управления.

• 🌐 Широкий диапазон рабочих напряжений — до 660 В переменного тока и 440 В постоянного тока.

• ☀️ Климатическое исполнение У2 — эксплуатация при температуре от –40 °С до +40 °С.

• 🔩 Гибкий монтаж — установка вертикально или горизонтально.

🏭 Где применяется

• Промышленные станки и технологические линии

• Системы пуска и аварийного останова оборудования

• Автоматизированные производственные линии

• Электрощитовые и пульты управления

• Производственные и складские помещения

🛠 Рекомендации по монтажу и эксплуатации

Монтаж

1. Устанавливать на ровную и жёсткую поверхность.

2. Использовать кабельный ввод PG-19.

3. Рекомендуемое сечение подключаемых проводников — 0,75–2,5 мм².

4. Резьба винтов для зажима проводов — M3,5–M4,0.

5. Момент затяжки — 1,0–1,18 Н·м.

6. Возможен вертикальный или горизонтальный монтаж.

7. Диаметр отверстия под кнопку — Ø 30 мм.

Эксплуатация

• Рабочая температура: –40 °C … +40 °C.

• Категория размещения У2 — для умеренного климата, под навесом или в помещении.

• Рекомендуется регулярный осмотр контактов и клеммных соединений.

• Очистка корпуса — сухим или слегка влажным способом, без струй воды.

• Все работы по монтажу и обслуживанию проводить при снятом напряжении.

📊 Технические характеристики
