<h2>Описание</h2>

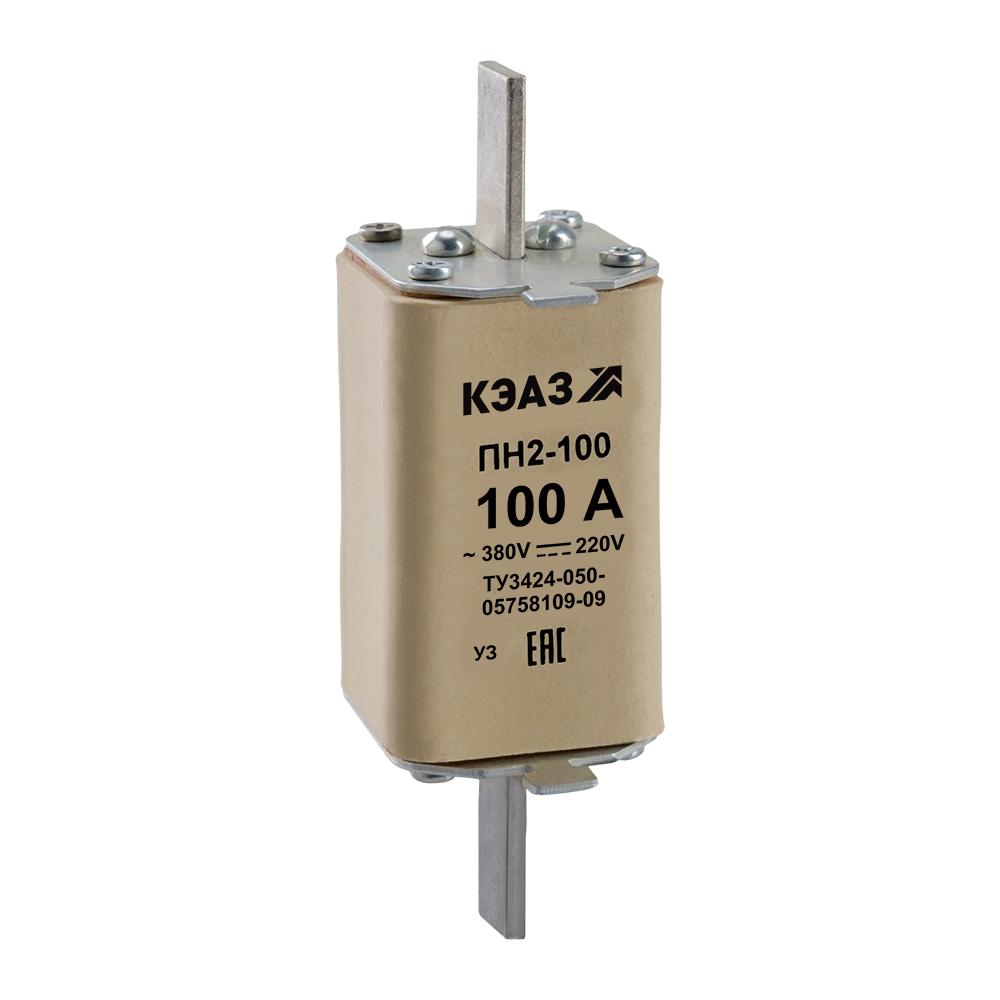

<p>Плавкая вставка предохранителя ПН2 100А У3 производства КЭАЗ предназначена для защиты электрических цепей от токов перегрузки и короткого замыкания в распределительных устройствах напряжением до 400В переменного тока (50 Гц) или до 2200В постоянного тока.</p>

<p>Она применяется в промышленных и бытовых электроустановках, распределительных щитах, шкафах управления и трансформаторных подстанциях.</p>

<h4>Принцип работы</h4>

<p>Плавкая вставка состоит из металлического плавкого элемента, размещенного внутри керамического или кварцевого корпуса, заполненного дугогасительным наполнителем.</p>

<p>При превышении допустимого тока элемент перегревается и расплавляется, разрывая электрическую цепь и предотвращая дальнейшее повреждение оборудования и проводки.</p>

<h3>Преимущества</h3>

<ul>
<li>Высокая надежность — обеспечивает эффективную защиту от перегрузок и коротких замыканий.</li>
<li>Простота конструкции — отсутствие подвижных частей увеличивает срок службы.</li>
<li>Высокая отключающая способность — может отключать большие токи короткого замыкания.</li>
<li>Широкая область применения — используется в распределительных устройствах различного назначения.</li>
<li>Доступность и низкая стоимость по сравнению с автоматическими выключателями.</li>
</ul>

<h3>Области применения</h3>

<ul>
<li>Распределительные электрощиты и шкафы управления</li>
<li>Электрические установки промышленных предприятий</li>
<li>Трансформаторные подстанции</li>
<li>Энергетические объекты</li>
<li>Электропроводка жилых и коммерческих зданий</li>
</ul>

<h2>Основные характеристики</h2>

<p>Категория ETIM: Низковольтный предохранитель (плавкая вставка) HRC (с высок. отключ. способностью) </p>

<p>Габариты и материалы</p>

<ul>
<li>Габариты изделия: Ширина (мм): 40</li>
<li>Габариты изделия: Высота (мм): 123</li>
<li>Габариты изделия: Глубина (мм): 52,5</li>
</ul>

<p>Электротехнические характеристики</p>

<ul>
<li>Номинальный ток In (А): 100 </li>
<li>Габарит: 100А </li>
<li>Частота тока (Гц): 50/60 </li>
<li>Род тока: AC/DC </li>
<li>Номинальное рабочее напряжение переменного тока Ue (В): 380 </li>
<li>Предельная коммутационная способность переменного тока Icu (кА): 100 </li>
<li>Номинальное рабочее напряжение постоянного тока Ue (В): 220 </li>
<li>Предельная коммутационная способность постоянного тока Icu (кА): 100 </li>
<li>Потери мощности (Вт): 16 </li>
</ul>

<p>Монтажные характеристики</p>

<ul>
<li>Присоединение внешних проводников: ножевое</li>
<li>Способ установки: на основание</li>
<li>Категория применения предохранителя: gG</li>
</ul>

<p>Эксплуатационные характеристики</p>

<ul>
<li>Климатическое исполнение и категория размещения: У3</li>
<li>Степень защиты (IP): IP00 </li>
<li>Диапазон рабочих температур (˚С): от -60°С до +40°С</li>
<li>Гарантийный срок эксплуатации (лет): 2</li>
<li>Включено в реестр промышленной продукции РФ: да</li>
</ul>

<p>Дополнительные особенности</p>

<ul>
<li>Назначение использования: силовой</li>
<li>Дополнительное оборудование: нет </li>
<li>Тип индикатора срабатывания: Нет</li>
</ul>

<h3>Рекомендации по монтажу и эксплуатации</h3>

<ul>
<li>Устанавливать только в предохранительные держатели соответствующего типа.</li>
<li>Следить за соответствием номинального тока вставки параметрам защищаемой цепи.</li>
<li>Обеспечить надежный контакт с держателями предохранителя.</li>
<li>Заменять вставку только при отключенном питании.</li>
<li>Использовать только оригинальные изделия КЭАЗ для обеспечения надежной работы системы защиты.</li>
</ul>
