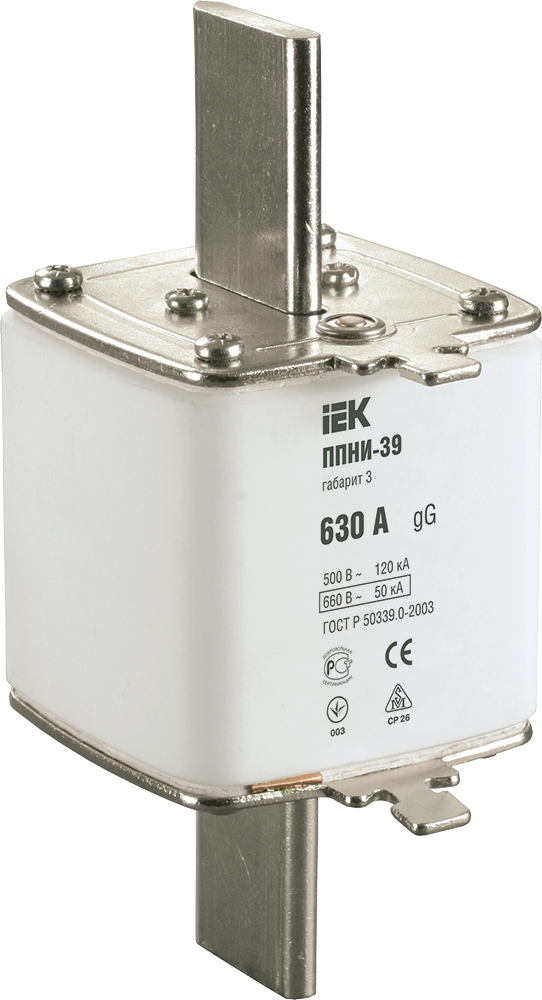

Плавкая вставка предохранителя IEK ППНИ-39, габарит 3, 630 А

<h2>Описание</h2>

<p>Плавкая вставка предохранителя ППНИ-39 габарит 3 630А IEK – это устройство, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий.</p>

<p>Основной принцип работы заключается в расплавлении специального плавкого элемента при превышении допустимого тока, что предотвращает повреждение оборудования и возможные аварийные ситуации.</p>

<p>Используются в однофазных и трехфазных сетях напряжением до 660В частоты 50Гц.</p>

<h3>Применение:</h3>

<ol>
<li>Электрические сети и распределительные устройства:
<ul>
<li>Используется в низковольтных распределительных щитах для защиты кабелей, проводников и оборудования.</li>
<li>Применяется в системах электроснабжения жилых, коммерческих и промышленных объектов.</li>
</ul>
</li>
<li>Электродвигатели и трансформаторы:
<ul>
<li>Защита оборудования от перегрузок при резких изменениях нагрузки или неисправностях.</li>
</ul>
</li>
<li>Коммутационные аппараты:
<ul>
<li>Используется в сочетании с выключателями нагрузки, контакторами и другим коммутационным оборудованием.</li>
</ul>
</li>
<li>Резервные системы:
<ul>
<li>Защита резервных источников питания, включая дизель-генераторы и ИБП.</li>
</ul>
</li>
</ol>

<h3>Преимущества:</h3>

<ol>
<li>Высокая надежность:
<ul>
<li>Конструкция рассчитана на точное срабатывание при заданных параметрах тока, что обеспечивает стабильную защиту оборудования.</li>
<li>Высокая стойкость основания держателя (изолятора) к механическим воздействиям благодаря исполнению из армированной термореактивной пластмассы.</li>
<li>Высокая отключающая способность: при 660 В - 50 кА, а при 500 В - 120 кА.</li>
</ul>
</li>
<li>Быстродействие:
<ul>
<li>Плавкая вставка быстро реагирует на превышение допустимого уровня тока, минимизируя вероятность повреждений.</li>
</ul>
</li>
<li>Долговечность:
<ul>
<li>Использование качественных материалов обеспечивает длительный срок службы.</li>
</ul>
</li>
<li>Стандартизация и совместимость:
<ul>
<li>Соответствует стандартам IEC и ГОСТ, что упрощает интеграцию в различные системы.</li>
</ul>
</li>
<li>Простота замены:
<ul>
<li>Удобная конструкция позволяет легко заменить вставку при необходимости.</li>
</ul>
</li>
<li>Широкий температурный диапазон работы:
<ul>
<li>Устройство сохраняет работоспособность при различных климатических условиях от -45°С до +60°С.</li>
</ul>
</li>
<li>Экономичность:
<ul>
<li>По сравнению с автоматическими выключателями, плавкие вставки часто дешевле при выполнении аналогичной функции защиты.</li>
<li>Сниженные более чем на 30% потери мощности по сравнению с предохранителями ПНП2 вследствие современной конструкции, технологии изготовления и качества применяемых материалов в предохранителях ППНИ.</li>
</ul>
</li>
<li>Устойчивость к импульсным перегрузкам:
<ul>
<li>Способность выдерживать кратковременные перегрузки без срабатывания.</li>
</ul>
</li>
<li>Уменьшенные на 10-20% по сравнению с предохранителями ПН-2 габаритные размеры предохранителей ППНИ.</li>
<li>Защита от перегрузок вследствие наличия функции токоограничения, позволяющей снизить ожидаемый ток короткого замыкания в несколько раз.</li>
</ol>

<p>Плавкая вставка ППНИ-39 IEK является надежным элементом системы электроснабжения и часто применяется в составе современных распределительных устройств.</p>

<p><img alt="" src="https://images.satu.kz/230086164_w640_h2048_izobrazhenie_2025_01_19_135605609.png?fresh=1&;PIMAGE_ID=230086164" style="width: 230px; height: 116px;" /></p>

<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Номин ток, А</td>
<td>630</td>
</tr>
<tr>
<td>Конструктивный размер</td>
<td>Типоразмер 3 (NH3)</td>
</tr>
<tr>
<td>Категория применения</td>
<td>gL/gG (для защиты кабелей и распределительных устройств от к.з. и перегрузки)</td>
</tr>
<tr>
<td>Номин раб напряжение, В</td>
<td>690</td>
</tr>
<tr>
<td>Степень защиты - IP</td>
<td>IP00</td>
</tr>
<tr>
<td>Тип индикатора срабатывания</td>
<td>Верхний индикатор срабатывания</td>
</tr>
<tr>
<td>Номин отключающая способность, кА</td>
<td>-</td>
</tr>
<tr>
<td>Тип напряжения</td>
<td>Переменный (AC)</td>
</tr>
<tr>
<td>Номин частота, Гц</td>
<td>50</td>
</tr>
<tr>
<td>Климатическое исполнение</td>
<td>УХЛ3</td>
</tr>
</tbody>
</table>
