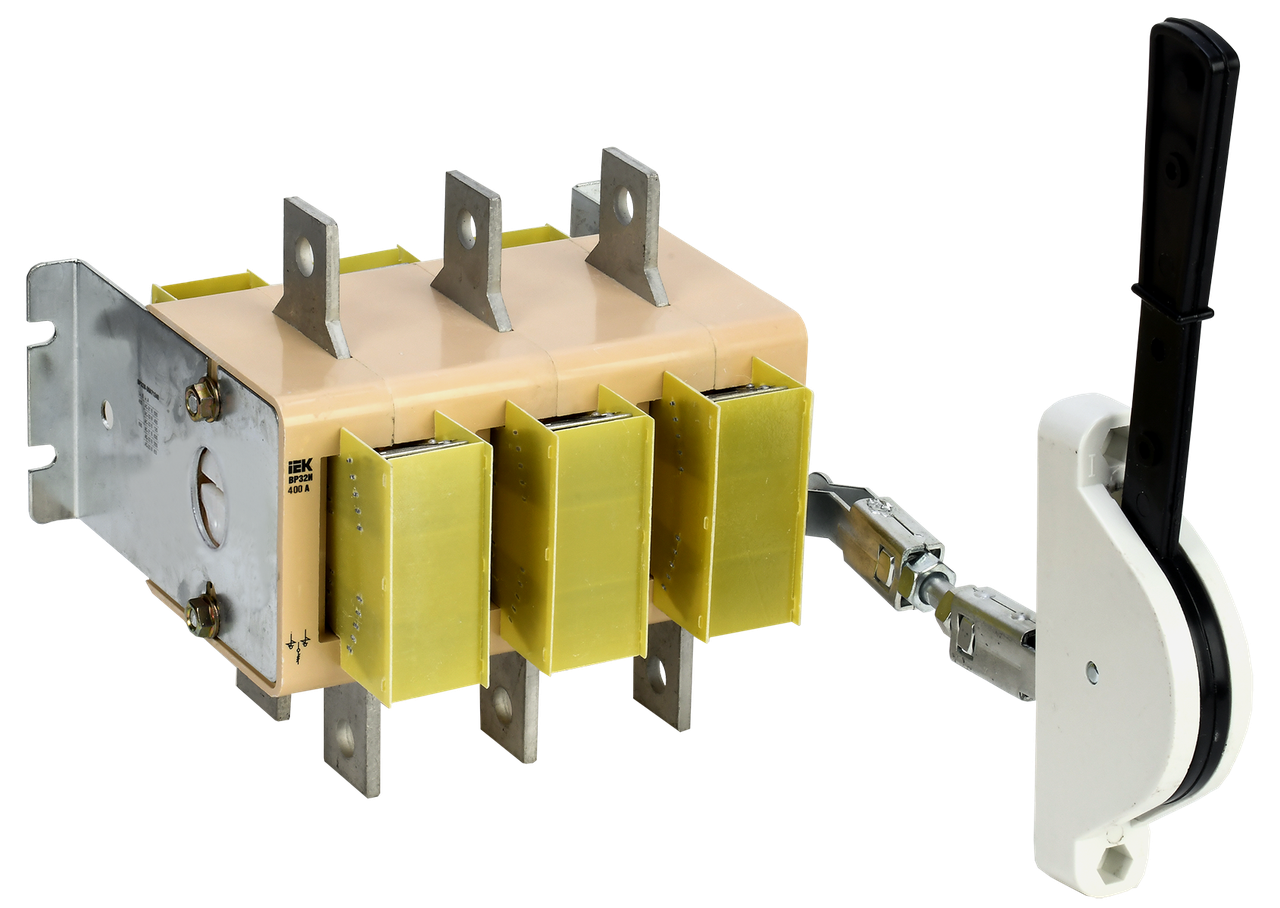

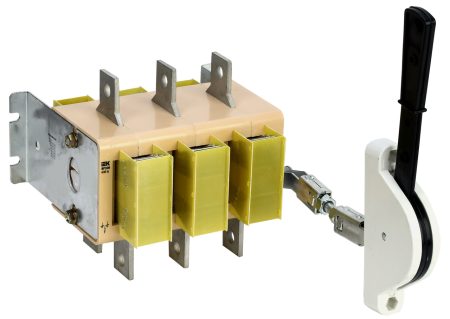

Выключатель-разъединитель перекидной ВР32И-37A71240 400А 690V рукоятка передняя выносная GENERICA

<h2>Описание</h2>

<p>Выключатель-разъединитель перекидного типа ВР32И-37A71240 предназначен для:</p>

<ul>
<li>Коммутации электрических цепей переменного тока напряжением до 400 В при номинальном токе 400 А.</li>
<li>Переключения между двумя источниками питания (основной и резервный).</li>
<li>Разъединения электрической цепи для безопасного проведения ремонтных и сервисных работ.</li>
<li>Использования в качестве вводного коммутационного аппарата в распределительных щитах.</li>
</ul>

<p>Устройство работает в трех положениях:</p>

<ol>
<li>"Включено" (I) – подключает основной источник питания.</li>
<li>"Отключено" (0) – полностью разъединяет цепь.</li>
<li>"Резерв" (II) – подключает резервный источник питания.</li>
</ol>

<p>Переключение осуществляется вручную с помощью передней рукоятки.</p>

<h3>Преимущества</h3>

<ul>
<li>Надежность и долговечность – контактная система рассчитана на многократные коммутации без ухудшения характеристик.</li>
<li>Безопасное управление – передняя рукоятка обеспечивает безопасный доступ для ручного переключения.</li>
<li>Высокая электрическая прочность – выдерживает значительные токовые нагрузки.</li>
<li>Безопасность – конструкция предотвращает случайное включение и выключение.</li>
<li>Двойной видимый разрыв цепи обеспечивает безопасность обслуживания электроустановки техническим персоналом.</li>
<li>Корпус ВР32И выполнен из самозатухающего механически прочного пластика.</li>
<li>Контактные выводы, выполненные из высококачественной электротехнической меди с нанесенным защитным покрытием, позволяют присоединять медные и алюминиевые проводники.</li>
<li>Дугогасительные камеры, большой раствор контактов, двойной разрыв цепи обеспечивают эффективное гашение электрической дуги при коммутации нагрузок, что снижает износ контактов.</li>
<li>Дополнительная цветовая индикация положения "Включено" сигнализирует о необходимых мерах предосторожности.</li>
<li>Маркировка наносится на корпус методом тампопечати, который обеспечивает долговечное сохранение информации об изделии.</li>
</ul>

<h3>Области применения</h3>

<ul>
<li>Промышленные и коммерческие распределительные сети.</li>
<li>Электрощиты жилых и административных зданий.</li>
<li>Системы аварийного и резервного электроснабжения.</li>
<li>Электроустановки с двумя вводами питания (например, генератор и городская сеть).</li>
</ul>

<p>Этот выключатель-разъединитель является надежным и безопасным решением для распределительных сетей и аварийного электроснабжения.</p>

<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Количество полюсов</td>
<td>3</td>
</tr>
<tr>
<td>Макс допустимое раб напряжение Ue AC</td>
<td>690</td>
</tr>
<tr>
<td>Номин продолжительный ток Iu</td>
<td>400</td>
</tr>
<tr>
<td>Макс сечение входящего кабеля</td>
<td>120-3х120</td>
</tr>
<tr>
<td>Номин напряжение изоляции Ui</td>
<td>690</td>
</tr>
<tr>
<td>Условный номин ток короткого замыкания Iq</td>
<td>22000</td>
</tr>
<tr>
<td>Номин импульсное выдерживаемое напряжение</td>
<td>8</td>
</tr>
<tr>
<td>Степень защиты - IP передняя сторона</td>
<td>IP00</td>
</tr>
<tr>
<td>Тепловые потери</td>
<td>35</td>
</tr>
<tr>
<td>Тип подключения силовой электрич цепи</td>
<td>Болтовое соединение</td>
</tr>
<tr>
<td>Пригоден в кач устр аварийной остановки</td>
<td>Нет</td>
</tr>
<tr>
<td>Тип элемента управления</td>
<td>Короткая поворотная ручка (узкий хват)</td>
</tr>
<tr>
<td>Пригоден в качестве главного выключателя</td>
<td>Да</td>
</tr>
<tr>
<td>Компактная версия выкл-разъединителя</td>
<td>Нет</td>
</tr>
<tr>
<td>Пригоден в кач предохранительного выкл</td>
<td>Нет</td>
</tr>
<tr>
<td>Пригоден в качестве сервисного выкл-ля</td>
<td>Нет</td>
</tr>
<tr>
<td>Подходит для напольного монтажа</td>
<td>Нет</td>
</tr>
<tr>
<td>Подходит для установки в распредел платы</td>
<td>Нет</td>
</tr>
<tr>
<td>Подходит для промежуточного монтажа</td>
<td>Нет</td>
</tr>
<tr>
<td>Моторный привод - дополнительно</td>
<td>Нет</td>
</tr>
<tr>
<td>Конструкция прибора</td>
<td>Встраиваемое устройство для встраиваемой техники</td>
</tr>
<tr>
<td>Реверсивный переключатель</td>
<td>Нет</td>
</tr>
</tbody>
</table>

<h3>Рекомендации по монтажу и эксплуатации</h3>

<ul>
<li>
<p>Монтаж</p>

<ul>
<li>Устанавливать в распределительные шкафы или на монтажные панели.</li>
<li>Подключение проводить в соответствии со схемой, указанной в технической документации.</li>
<li>Обеспечить надежное крепление и заземление устройства.</li>
<li>Использовать проводники, соответствующие номинальному току 400 А.</li>
</ul>
</li>
<li>
<p>Эксплуатация</p>

<ul>
<li>Регулярно проверять надежность контактных соединений.</li>
<li>Производить осмотр на предмет механических повреждений и износа.</li>
<li>Не использовать устройство в условиях повышенной влажности и запыленности без дополнительной защиты.</li>
<li>Избегать частого переключения под нагрузкой для увеличения срока службы контактов.</li>
</ul>
</li>
</ul>

<h2>Габаритный чертеж</h2>

<p><img alt="" src="https://images.satu.kz/233170059_w640_h2048_izobrazhenie_2025_05_29_130440782.png?fresh=1&;PIMAGE_ID=233170059" style="width: 748.993px; height: 900.99px;" /> </p>
