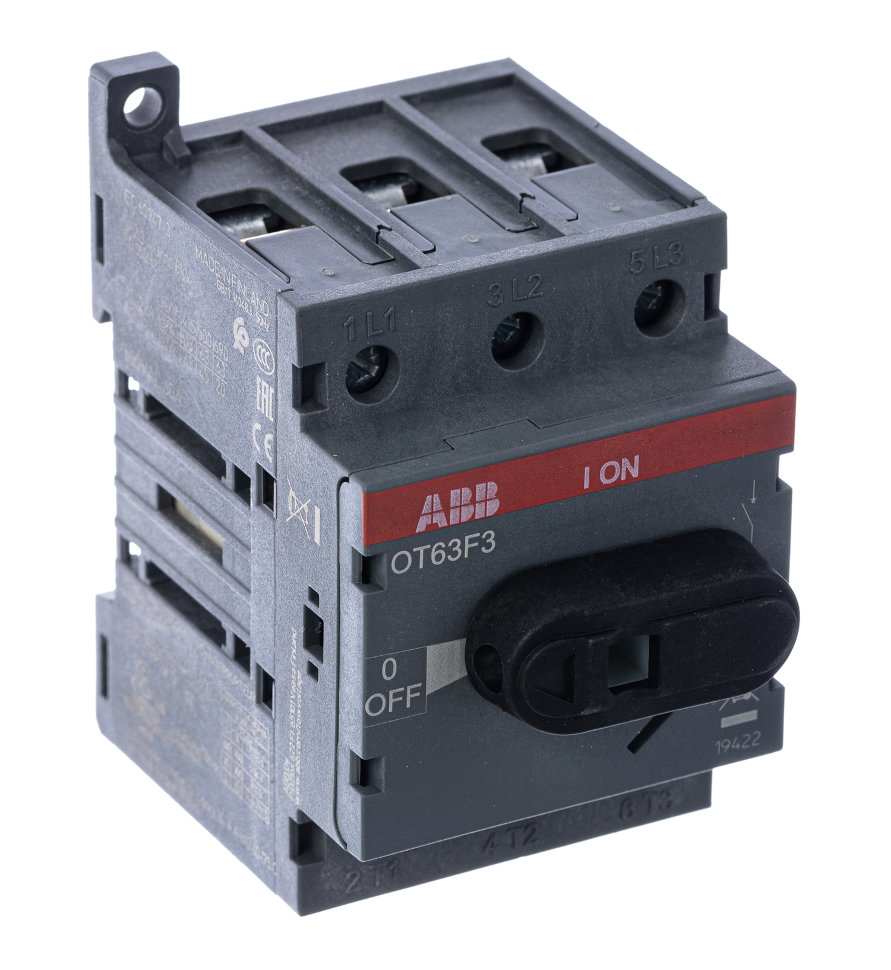

Выключатель-разъединитель ABB OT63F3, 3P, 63 А, I-O — 1SCA105332R1001
Трехполюсный модульный рубильник (3P) · Номинальный ток 63 А · Двухпозиционное включение I - O · Монтаж на DIN-рейку 35 мм или монтажную панель · Высокая коммутационная способность категории AC-23A
Описание
Выключатель-разъединитель ABB OT63F3 (3P, 63 А, артикул 1SCA105332R1001) — это компактный трехполюсный силовой рубильник серии OT премиального качества, предназначенный для коммутации, вводного отключения и безопасного изолирования трехфазных электрических цепей переменного тока напряжением до 690 В.
Аппарат рассчитан на рабочий ток 63 А в категории применения AC-21A / AC-22A и высокоиндуктивных нагрузок категории AC-23A (до 22 кВт при 400 В). Конструкция OT63F3 отличается запатентованным запасом прочности контактной группы, обеспечивающим мгновенное прямое размыкание контактов и двойной видимый разрыв. Выключатель универсален в установке: крепится как на стандартную 35-мм DIN-рейку, так и на плоскую монтажную панель. Аппарат штатно поставляется с прямой рукояткой управления и поддерживает расширение возможностей путем установки выносной рукоятки, доп. контактов и 4-го полюса.
| Код заказа (артикул) | 1SCA105332R1001 |
| Обозначение типа / модель | OT63F3 |
| Серия оборудования | OT (Выключатели-разъединители ABB) |
| Количество силовых полюсов | 3P (3 трехфазных полюса) |
| Номинальный тепловой ток Ith (открытый) | 63 А |
| Номинальный рабочий ток Ie (AC-21A / AC-22A, 400 В) | 63 А |
| Номинальный рабочий ток Ie (AC-23A, 400 В) | 63 А (мощность электродвигателя до 22 кВт) |
| Номинальное рабочее напряжение Ue | 690 В переменного тока (50/60 Гц) |
| Номинальное напряжение изоляции Ui | 750 В AC |
| Номинальное импульсное выдерживаемое напряжение Uimp | 8 кВ |
| Схема переключения | 2 положения: I (Включено) — O (Отключено) |
| Номинальный кратковременно выдерживаемый ток Icw (1 с) | 1.5 кА |
| Механическая износостойкость | 20 000 циклов переключения |
| Способ монтажа | На DIN-рейку 35 мм или на монтажную панель (винты) |
| Тип рукоятки в комплекте | Прямая передняя рукоятка (черная) |
| Габаритные размеры (Ш × В × Г) | 53 × 92.5 × 73 мм (ширина 3 стандартных DIN-модуля) |
| Степень защиты | IP20 (со стороны клемм) |
| Диапазон рабочих температур | −40 °C … +60 °C |
| Стандарты соответствия | IEC 60947-3, ГОСТ Р 50030.3, ТР ТС 004/2011 |
Параметры присоединения проводников к выключателю ABB OT63F3:
| Параметр | Тип проводника / инструмента | Значение |
|---|---|---|
| Сечение жесткого кабеля (одножильный / многопроволочный) | Медный кабель (ВВГ, NYM) / Алюминий | 1.5 … 35 мм² |
| Сечение гибкого кабеля (с наконечником НШВИ) | Медный кабель (ПВ-3, ПуГВ) | 1.5 … 25 мм² |
| Тип винтовых клемм | Зажимные рамки туннельного типа | Винты M5 под крестовую отвертку PZ2 |
| Рекомендуемый момент затяжки винтов | Динамометрическая отвертка | 2.0 Н·м |
| Варианты установки корпуса | DIN-рейка 35 мм / Монтажная панель | Вертикальная или горизонтальная ориентация |
Защищает ли рубильник ABB OT63F3 от перегрузки или короткого замыкания?
Нет, выключатель-разъединитель OT63F3 является чистым коммутационным аппаратом без встроенного теплового или электромагнитного расцепителя. Для защиты линии перед ним или после него обязательно устанавливаются автоматические выключатели или предохранители.
Можно ли вынести рукоятку управления на дверь шкафа?
Да, для выноса управления на дверцу щита достаточно приобрести переходной ось-шток (например, OXP6X_) и выносную поворотную рукоятку серии OHB_ / OHY_ с функцией блокировки двери в положении «Включено».
Какую максимальную мощную нагрузку можно отключать этим рубильником?
В трехфазной сети 380/400 В при номинальном токе 63 А выключатель выдерживает полную активную нагрузку мощностью до 40–43 кВт (категория AC-21A) или реактивные двигательные нагрузки до 22 кВт (категория AC-23A).
Чем серии OT63 отличается от обычных модульных рубильников SD200?
Серия OT — это полноценные силовые выключатели-разъединители промышленного назначения с высокой коммутационной способностью AC-23A, возможностью установки выносной рукоятки, дверной блокировки и подключения дополнительных блоков контактов.
