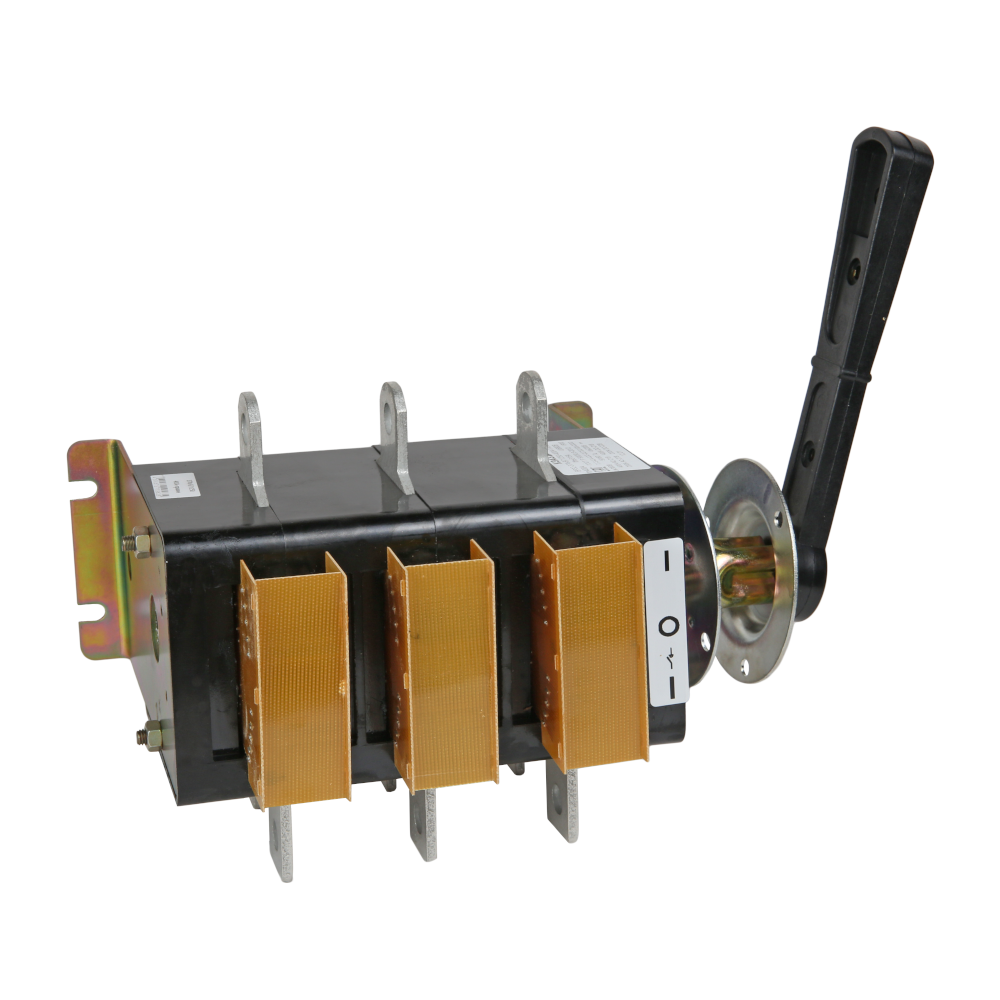

Выключатель-разъединитель перекидной КЭАЗ ВР32-37Ф-В71250, 3Р, 400 А, боковая выносная ручка

<p>Предназначены для включения, пропускания и отключения переменного тока номинальным напряжением до 660 В, номинальной частоты 50 Гц и постоянного тока номинальным напряжением до 440 В в устройствах распределения электрической энергии.</p>

<p><img alt="" src="https://images.satu.kz/209807824_w640_h2048_izobrazhenie_2023_09_05_110846203.png?fresh=1&;PIMAGE_ID=209807824" style="width: 500px; height: 63px;" /></p>

<h2>Преимущества</h2>

<ul>
<li>полный ассортимент номенклатуры на токи от 100 до 630 А;</li>
<li>различные виды ручного привода;</li>
<li>все возможные варианты расположения контактных выводов для максимального удобства при монтаже;</li>
<li>возможность установки вспомогательных контактов для сигнализации состояния аппарата</li>
<li>контактная система ножевого типа с двойным видимым разрывом цепи;</li>
<li>дугогасительные камеры и большой раствор контактов для эффективного гашения дуги;</li>
<li>токоведущие элементы изготовлены из электротехнической меди марки М1;</li>
<li>применение механически прочных и не поддерживающих горение пластических материалов</li>
<li>возможность применение в суровых условиях эксплуатации - климатическое исполнение УХЛ и Т</li>
</ul>

<p><img alt="" src="https://images.satu.kz/209807846_w640_h2048_izobrazhenie_2023_09_05_111040012.png?fresh=1&;PIMAGE_ID=209807846" style="width: 640px; height: 339px;" /></p>

<h2>Технические характеристики</h2>

<p>Классификация</p>

<ul>
<li>Тип приёмки: ОТК </li>
<li>Категория ETIM: Выключатель-разъединитель нагрузки (EC000216) </li>
<li>Тип изделия: Выключатель-разъединитель</li>
</ul>

<p>Электротехнические характеристики</p>

<ul>
<li>Количество полюсов: 3</li>
<li>Номинальный ток In (А): 400 </li>
<li>Частота тока (Гц): 50/60 </li>
<li>Род тока: AC/DC </li>
<li>Номинальное рабочее напряжение переменного тока Ue (В): 380 </li>
<li>Номинальное рабочее напряжение постоянного тока Ue (В): 220 </li>
<li>Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 11 </li>
<li>Номинальный условный ток короткого замыкания Iq (кА): 22 </li>
<li>Число направлений коммутации: 2</li>
<li>Номинальное напряжение изоляции Ui (В): 660 </li>
<li>Условный тепловой ток на открытом воздухе Ith (A): 400 </li>
<li>Условный тепловой ток в оболочке Ithe (A): 315 </li>
</ul>

<p>Монтажные характеристики</p>

<ul>
<li>Способ крепления (монтажа): винт</li>
<li>Макс. сечение присоединяемых проводов (мм²): 360</li>
<li>Способ установки: стационарный с креплением на панели</li>
<li>Расположение плоскости присоединения внешних проводников: перпендикулярно </li>
<li>Расположение рукоятки ручного привода: правое</li>
</ul>

<p>Эксплуатационные характеристики</p>

<ul>
<li>Степень защиты (IP): IP00 </li>
<li>Климатическое исполнение и категория размещения: УХЛ3</li>
<li>Диапазон рабочих температур (˚С): от -60°С до +40°С</li>
<li>Группа условий эксплуатации: М4, М25, М29</li>
<li>Категория применения IEC и номинальный ток: 400A AC-21B, 400A DC-21B, 200A AC-22B, 200A DC-22B</li>
<li>Механическая износостойкость (циклов "ВО"): 16 000</li>
<li>Гарантийный срок эксплуатации (лет): 3</li>
</ul>

<p>Дополнительные особенности</p>

<ul>
<li>Стандарт российский (ГОСТ, ТУ): ТУ 3424-063-05758109-2012</li>
<li>Тип элемента управления: рычажковый (перекидной рычаг)</li>
<li>Дополнительное оборудование: дугогас. камеры </li>
<li>Подходит для монтажа в горизонтальной плоскости: да</li>
<li>Пригоден в качестве предохранительного выключателя: да</li>
<li>Вид рукоятки: боковая смещенная</li>
<li>Исполнение рукоятки: съемная</li>
<li>Подходит для фронтального монтажа: да</li>
<li>Моторный привод встроенный: нет</li>
<li>Моторный привод (дополнительно): нет</li>
<li>Пригоден в качестве устройства аварийной остановки: да</li>
<li>Пригоден в качестве сервисного выключателя: да</li>
<li>Компактная версия выключателя-разъединителя: нет</li>
<li>Подходит для установки в распределительный щит: да</li>
<li>Подходит для промежуточного монтажа: нет</li>
<li>Взаимоблокирующий (-ая): нет</li>
</ul>
