Ящик управления освещением ЯУО9602-3474 25А 6/4.5кА 400/230V фотореле IP31

<h2>Описание</h2>

<p>Ящик управления освещением ЯУО9602-3474-У3 предназначен для автоматического и ручного управления осветительными системами, используемыми в жилых, коммерческих, промышленных и общественных объектах.</p>

<p>Функции ящика:</p>

<ul>
<li>Автоматическое включение и отключение освещения в зависимости от уровня естественного освещения (фотореле).</li>
<li>Возможность ручного управления освещением через переключатель режимов и кнопки "Пуск" и "Стоп".</li>
<li>Защита электрической сети от перегрузок и коротких замыканий благодаря встроенным автоматическим выключателям.</li>
<li>Индикация текущего режима работы (ручной или автоматический).</li>
<li>Возможность подключения трех независимых линий освещения, каждая из которых защищена автоматическим выключателем.</li>
</ul>

<hr />
<h3>Принцип работы</h3>

<p>Ящик управляет подачей напряжения на осветительные приборы в зависимости от выбранного режима работы:</p>

<ul>
<li>Режим фотореле (автоматический режим) – фотореле с выносным датчиком анализирует уровень естественной освещенности.</li>
<li>При снижении освещенности ниже заданного порога оно включает освещение, а при увеличении – отключает.</li>
<li>Ручной режим – управление освещением осуществляется вручную с помощью кнопок "Пуск" (включение) и "Стоп" (отключение).</li>
<li>Контактор выполняет коммутацию осветительной сети, включая и отключая нагрузку в зависимости от команд от фотореле или вручную.</li>
<li>Автоматические выключатели защищают сеть от перегрузок и коротких замыканий.</li>
</ul>

<hr />
<h3>Состав и комплектующие</h3>

<p>Ящик ЯУО9602-3474-У3 включает следующие элементы:</p>

<h3>1. Корпус и конструктивные элементы:</h3>

<ul>
<li>Металлический корпус ЩМП-1-0 (395×310×220 мм) УХЛ3 IP31 IEK – предназначен для установки внутри помещений, обеспечивает защиту от пыли и механических повреждений.</li>
<li>Монтажная панель – для удобного размещения оборудования.</li>
<li>DIN-рейка – для монтажа модульных автоматов, фотореле и других компонентов.</li>
</ul>

<h3>2. Коммутационные и защитные устройства:</h3>

<ul>
<li>Контактор КМИ-22510 25А 230В/АС3 1НО IEK – предназначен для коммутации осветительной нагрузки, управляется фотореле или вручную.</li>
<li>Автоматический выключатель ВА47-60M 3Р 32А 6кА С KARAT IEK (на вводе) – защита всей системы от перегрузок и коротких замыканий.</li>
<li>Три отходящие линии, каждая с автоматическим выключателем ВА47-29 1Р 25А 4.5кА В KARAT IEK – отдельная защита для каждого участка освещения.</li>
</ul>

<h3>3. Устройства управления:</h3>

<ul>
<li>Фотореле OPR-01 16А с выносным датчиком 1 контакт 230В AC на DIN-рейку IP20 ONI – регулирует включение и отключение освещения в зависимости от естественной освещенности.</li>
<li>Переключатель режимов "Ручной / Фотореле" – выбор между автоматическим и ручным управлением.</li>
<li>Кнопки "Пуск" и "Стоп" – ручное управление освещением.</li>
</ul>

<h3>4. Система индикации и вспомогательные элементы:</h3>

<ul>
<li>Светодиодные индикаторы режимов работы – показывают активный режим (ручной или автоматический).</li>
<li>Шина нулевая и шина заземления – обеспечивают удобное и безопасное подключение нулевого и защитного проводов.</li>
</ul>

<hr />
<h3>Преимущества</h3>

<p>✅ Гибкость управления – два режима работы (автоматический и ручной).<br />
✅ Автоматическое управление освещением – снижение энергопотребления за счет использования фотореле.<br />
✅ Защита электросети – предохранение от коротких замыканий и перегрузок.<br />
✅ Подключение нескольких линий освещения – три независимых линии с защитой.<br />
✅ Удобство эксплуатации – индикация режима работы, легкость настройки и монтажа.<br />
✅ Компактные размеры – удобство установки в электротехнических шкафах или на стенах помещений.</p>

<hr />
<h3>Область применения</h3>

<ul>
<li>Жилые комплексы – управление освещением подъездов, дворов, парковок.</li>
<li>Коммерческие объекты – офисные здания, магазины, склады.</li>
<li>Производственные предприятия – освещение рабочих зон, складских помещений.</li>
<li>Уличное освещение – дороги, автостоянки, парки.</li>
<li>Общественные учреждения – школы, больницы, спортивные комплексы.</li>
</ul>

<hr />
<h3>Рекомендации по монтажу и эксплуатации</h3>

<p>✅ Размещение ящика – устанавливать в сухих помещениях, защищенных от высокой влажности (IP31 не допускает использование на улице без дополнительного защитного кожуха).<br />
✅ Подключение – выполнять строго по схеме, следуя требованиям ПУЭ (Правил устройства электроустановок).<br />
✅ Настройка фотореле – устанавливать датчик освещенности в месте, где он не будет засвечиваться искусственным светом.<br />
✅ Проверка режимов работы – перед эксплуатацией убедиться в корректном переключении между режимами "Фотореле" и "Ручной".<br />
✅ Регулярное обслуживание – проверять контакты, состояние автоматики и работоспособность фотореле.</p>

<hr />
<h2>Основные технические характеристики</h2>

<table>
<thead>
<tr>
<th style="text-align: left;">Характеристика</th>
<th style="text-align: left;">Значение</th>
</tr>
</thead>
<tbody>
<tr>
<td>Номинальный ток</td>
<td>25А</td>
</tr>
<tr>
<td>Отключающая способность</td>
<td>6/4.5 кА</td>
</tr>
<tr>
<td>Рабочее напряжение</td>
<td>400/230 В</td>
</tr>
<tr>
<td>Частота сети</td>
<td>50 Гц</td>
</tr>
<tr>
<td>Степень защиты корпуса</td>
<td>IP31 (для установки внутри помещений)</td>
</tr>
<tr>
<td>Материал корпуса</td>
<td>Металл</td>
</tr>
<tr>
<td>Габариты (Ш×В×Г)</td>
<td>395×310×220 мм</td>
</tr>
<tr>
<td>Диапазон рабочих температур</td>
<td>-10°C … +50°C</td>
</tr>
<tr>
<td>Режимы работы</td>
<td>Фотореле / Ручной</td>
</tr>
<tr>
<td>Фотореле</td>
<td>OPR-01 16А с выносным датчиком</td>
</tr>
<tr>
<td>Контактор</td>
<td>КМИ-22510, 25А, 230В AC3</td>
</tr>
<tr>
<td>Вводной автомат</td>
<td>ВА47-60M 3Р 32А 6кА</td>
</tr>
<tr>
<td>Отходящие линии</td>
<td>3×ВА47-29 1Р 25А 4.5кА</td>
</tr>
<tr>
<td>Переключатель режимов</td>
<td>Ручной / Фотореле</td>
</tr>
<tr>
<td>Индикация работы</td>
<td>Светодиодные индикаторы</td>
</tr>
</tbody>
</table>

<hr />
<p>Ящик управления освещением ЯУО9602-3474-У3 – это надежное и удобное решение для автоматического и ручного управления освещением с возможностью подключения нескольких независимых линий.</p>

<p>Благодаря использованию фотореле он позволяет снизить энергопотребление и повысить комфорт эксплуатации, а встроенная защита обеспечивает безопасность электросети.</p>

<h2>Ваши преимущества при работе с нами</h2>

<ol>
<li>Заводские корпуса IEK с повышенной антикоррозийной стойкостью.</li>
<li>Вы не получите сомнительного качества оборудование и комплектующие.</li>
<li>Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.</li>
<li>Вы получаете готовое решение к подключению, все схемы и документация прилагаются.</li>
<li><strong>Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.</strong></li>
<li>При комплектации НКУ используются токоведущие шины и проводники ГОСТ.</li>
<li>Все решения проверены и соответствуют нормам и допускам.</li>
<li>Вы получите современные решения надежные и удобные в эксплуатации.</li>
</ol>

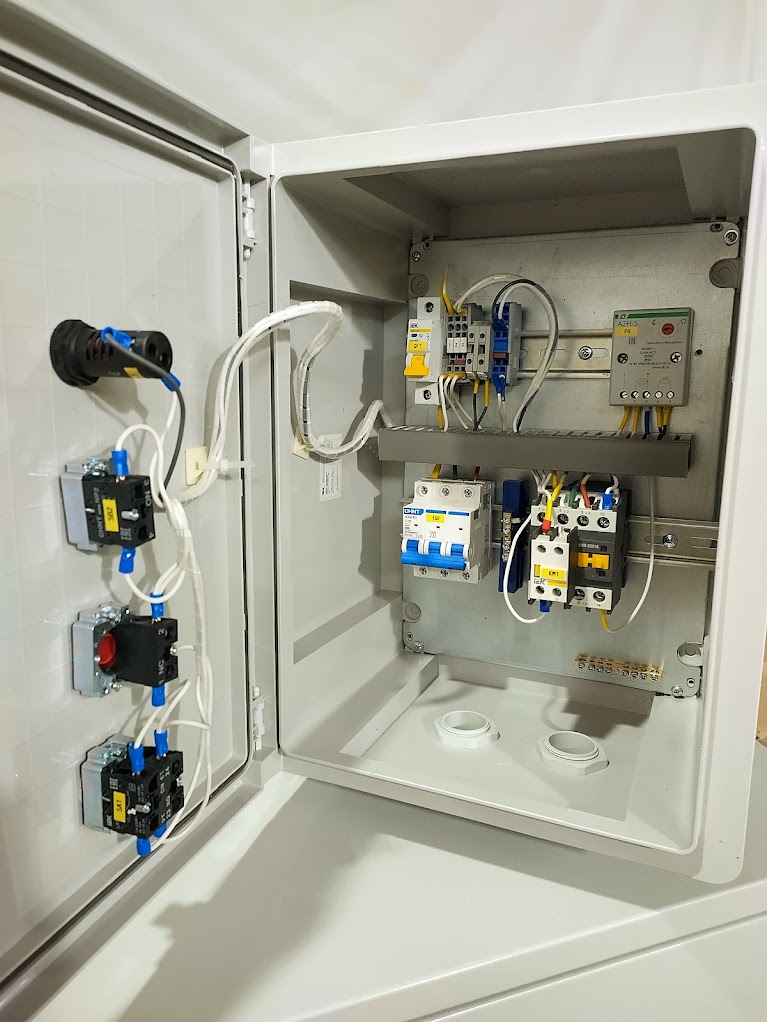

<p><strong>Фото изделия не является фотографией конкретного НКУ.</strong></p>

<p>Разработано согласно проектной и типовой документации.</p>

<h2>Схема подключения</h2>

<p><img alt="" src="https://images.satu.kz/231355883_w640_h2048_izobrazhenie_2025_03_10_140233539.png?fresh=1&;PIMAGE_ID=231355883" style="width: 876.997px; height: 1015px;" /></p>
